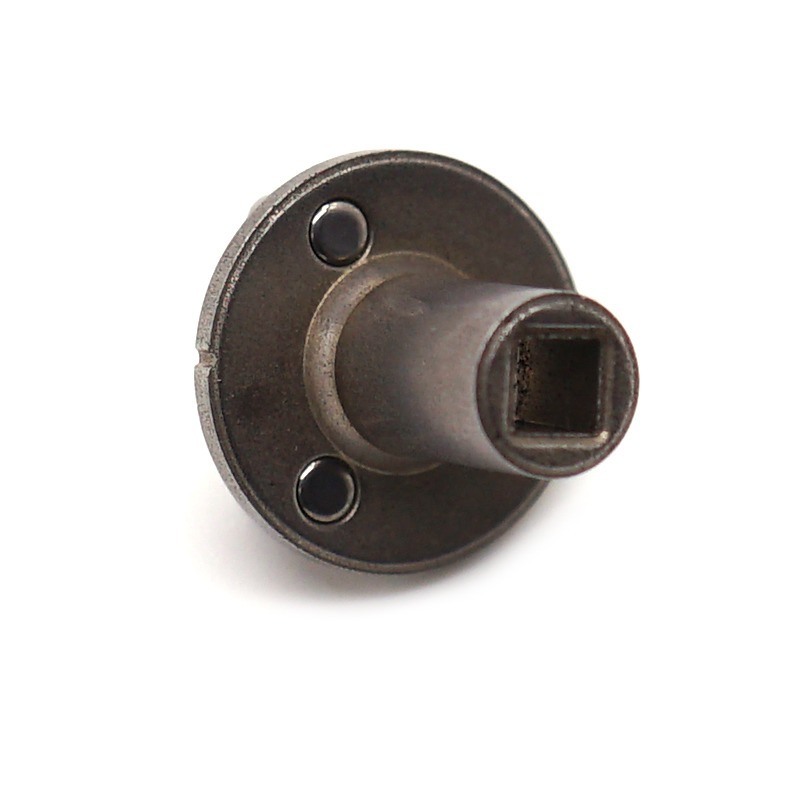

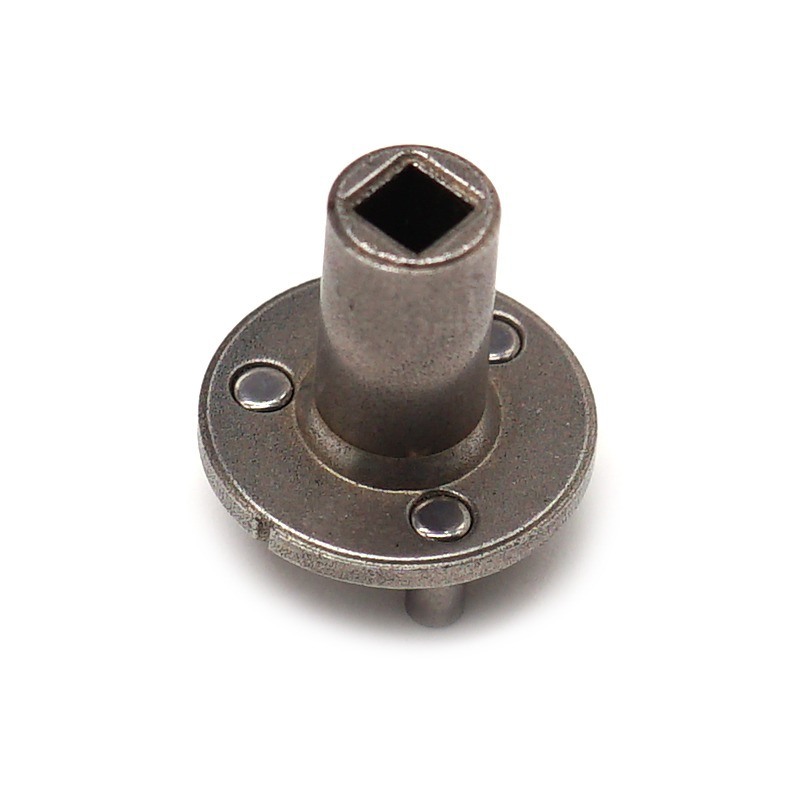

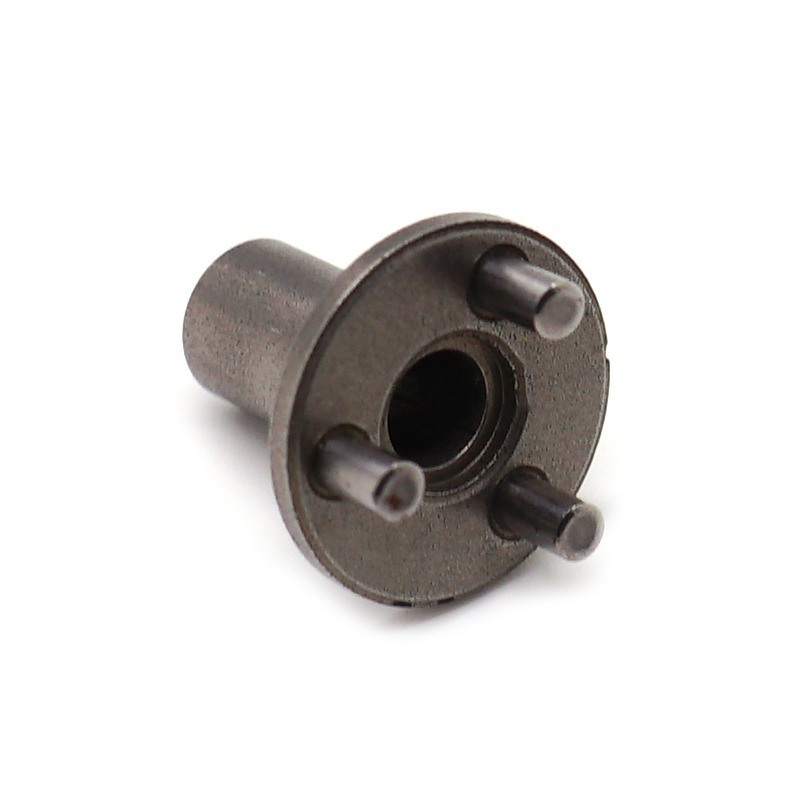

Componente de Acoplamento de Flange de Aço Usinado em CNC – Base Redonda com Pinos de Chaveta de Localização e Soquete Quadrado Centralizado para Interface de Eixo ou Transferência de Torque

Este componente de flange de aço usinado com precisão é uma peça projetada sob medida para alinhamento mecânico, conexão e transmissão de torque. Fabricado via usinagem CNC, o componente apresenta uma base de flange circular com três pinos de dowel espaçados uniformemente e uma extensão cilíndrica central terminando em um soquete interno quadradoprecisão e durabilidade

A geometria da peça permite posicionamento preciso e engajamento seguro com componentes de acoplamento, como placas correspondentes, ferramentas ou eixos quadrados—tornando-o ideal para uso em gabaritos e dispositivos, interfaces de acionamentoestrutura rígida, alinhamento preciso dos pinosmontagens de equipamentos industriaisprecisão e durabilidade

Principais Características

• Material: Aço de alta resistência (por exemplo, 1045, 4140 ou opções de aço inoxidável)

• Processo de Fabricação: Torneamento e fresamento CNC

• de alta precisãoArquivos de design aceitos

  • :Perfil redondo com

  • três pinos de dowel igualmente espaçadosOs pinos são cilíndricos com topos hemisféricos (em forma de cúpula)

  • para fácil alinhamentoProjetado para encaixar em furos de acoplamento correspondentes em outro componente para

• posicionamento precisoArquivos de design aceitos

  • :

  • Cubo cilíndrico que se eleva do meio da flangeA extremidade superior contém um soquete interno quadrado

  • , usinado com precisão para inserção de ferramentas ou eixos quadradosIdeal para

• transferência de torque ou engajamento de acionamentoArquivos de design aceitos

  • :

  • Superfície usinada ou retificada para planicidade e encaixe limpo

• Acabamentos opcionais: óxido preto, galvanização a zinco, fosfato ou nitretação para maior resistência ao desgaste e à corrosãoArquivos de design aceitos

  • :As tolerâncias dos pinos e soquetes podem ser personalizadas para

ajustes de interferência, deslizamento ou transição

Aplicações

• Esta peça é projetada para montagens mecânicas de alta precisão, incluindo:

• Sistemas de ferramentas e dispositivos

• Interfaces de acionamento rotacional

• Sistemas adaptadores de troca rápida

• Gabaritos de montagem que exigem posicionamento repetível

• Equipamentos de automação industrial

Conexões de eixo de máquinas agrícolas ou de construçãoSua estrutura rígida, alinhamento preciso dos pinos, e interface de soquete quadrado

tornam-no adequado para aplicações estáticas e dinâmicas.

Capacidades de FabricaçãoOferecemos produção OEM de serviço completo de padrões ISO 9001:2015

, incluindo:

• ➤ Usinagem CNCTorneamento, fresamento e furação

• para geometrias redondas e complexasTolerâncias de até ±0,01 mm

• ou conforme os requisitos do clientePerfuração de precisão

de furos de pinos de dowel e fresamento de soquetes quadrados

• ➤ Tratamento Térmico e EndurecimentoOpcional endurecimento superficial ou total

• (por exemplo, HRC 40-55)

Endurecimento por indução disponível para pinos de dowel ou área de soquete quadrado

• ➤ Tratamentos de Superfície

• Óxido preto

• Galvanização a zinco (transparente, amarelo, preto)

• Revestimento de fosfato

Nitretação ou QPQ (sob pedido)

• ➤ Montagem e Processos Secundários

• Encaixe por pressão ou soldagem de pinos de dowel

• Brochamento de soquetes internos quadrados (tolerância apertada)

Rebarbação, arredondamento de bordas, chanfro

Garantia de QualidadeMantemos rigoroso controle de qualidade sob os padrões ISO 9001:2015

• , incluindo:Medição CMM e óptica

• para dimensões e posicionamento

• Inspeção do espaçamento, altura e forma da cabeça hemisférica do pino de dowel

• Verificação da dimensão, esquadria e profundidade do soquete quadrado

Opcional: testes de dureza, testes de rugosidade da superfície, CoC ou relatórios de inspeção completos

Opções de Personalização

• Apoiamos a personalização completa para se adequar ao seu sistema de montagem ou ferramentas:

• Diâmetro e espessura da flange

• Contagem, posição, altura e formato da ponta do pino de dowel

• Diâmetro e altura do cubo central

• Tamanho do soquete quadrado (por exemplo, 6,35 mm / 1/4”, 9,5 mm / 3/8”, ou personalizado)

Furos passantes, furos roscados ou padrões de parafusos na flangeArquivos de design aceitos

• :

• Desenhos 2D (PDF, DWG)

• Modelos CAD 3D (STEP, IGS, STL)

Ou forneça amostras para engenharia reversa

• Por que nos escolherMais de 20 anos de experiência em

• componentes de aço CNC de precisãoMaquinário avançado para

• geometrias complexas e tolerâncias apertadas

• Protótipos rápidos para produção em alto volumeSuporte para clientes globais B2B em

• automação, ferramentas, robótica, agricultura e muito maisSuporte de engenharia de

DFM à entrega final

Entre em contato conoscoProcurando um componente de flange de aço usinado sob medida confiável

com pinos de alinhamento e uma interface de acionamento quadrada?Entre em contato conosco agora

• para:

• Solicitar uma cotação ou revisão técnica

• Enviar seus desenhos ou modelos

• Obter amostragem rápida e suporte à produção em massa

Explorar opções de acabamento de superfície e endurecimentoVamos ajudá-lo a construir componentes que conectam, alinham e transmitem energia com precisão e durabilidade
